دفاع از شبکه فاز تقسیم شده: چرا الکترونیک مدرن نیاز به محافظ های ولتاژ استاندارد ایالات متحده دارد

حکم مستقیم در مورد ناپایداری شبکه و حفاظت خودکار برق

تجهیزات الکتریکی مدرنی که در شبکه ایالات متحده کار می کنند به حفاظت فعال نیاز دارند زیرا خطوط تامین برق استاندارد ذاتاً در برابر نوسانات دینامیکی که بسیار فراتر از برخوردهای ساده صاعقه است آسیب پذیر هستند. الف محافظ ولتاژ استاندارد ایالات متحده یک مکانیسم دفاعی ضروری است که به طور فعال بر استاندارد نظارت می کند 120 ولت AC تک فاز خط (یا 240 ولت فاز تقسیم شده)، فوراً بارهای حساس را هنگامی که ولتاژ پایین می‌آید قطع می‌کند. 104 ولت AC (کم ولتاژ) یا بالا می رود 132 ولت AC (اضافه ولتاژ). در حالی که نوارهای ولتاژ استاندارد در فواصل زمانی میکروثانیه ای، نوک های گذرا با انرژی بالا را کنترل می کنند، در برابر شرایط ولتاژ اضافی و کم ولتاژ پایدار - که به طور عامیانه به عنوان تورم و برون اوت شناخته می شوند - که کمپرسورهای دستگاه، بردهای کنترل دیجیتال و منابع تغذیه حالت سوئیچ را از بین می برند کاملاً کور هستند.

برای ایمن سازی دارایی های با ارزش مسکونی و تجاری سبک، استفاده از محافظ ولتاژ اختصاصی و با حسگر خودکار با تایمر یکپارچه، تنها روش قابل اعتماد برای جلوگیری از خرابی سخت افزار سیستمیک است. شبکه برق به طور منظم ناهنجاری های تغییر بار، تخریب فیزیکی شبکه و شرایط "خنثی شناور" را تجربه می کند. این رویدادها تجهیزات متصل را در معرض نوسانات ولتاژ فاجعه بار قرار می دهند. یک محافظ ولتاژ با اجرای یک قطع فیزیکی سخت و معرفی یک دوره تاخیر برای تثبیت شبکه، از چرخه سریع برق مخرب که سالانه هزاران کمپرسور و واحد کنترل الکترونیکی را درخواست می کند، جلوگیری می کند.

بدون نظارت بر ولتاژ فعال و مبتنی بر رله، دستگاه‌ها در معرض خطر مستمر تخریب بی‌صدا قرار دارند. صاحب خانه یا اپراتور تجاری معمولی ایالات متحده به اشتباه بر این باور است که نوارهای محافظ برق استاندارد پوشش کاملی را ارائه می دهند. در واقعیت، یک رویداد اضافه ولتاژ به مدت چند دقیقه به راحتی این اجزای سرکوب غیرفعال را دور می زند و منجر به فرار حرارتی موضعی و خرابی کنترل کننده فوری می شود. سرمایه‌گذاری در محافظ‌های ولتاژ خودکار با کیفیت بالا، یک گام مهندسی پیشگیرانه و حیاتی برای تثبیت انتقال نیرو در نقطه مصرف است.

رمزگشایی معماری شبکه الکتریکی فاز تقسیم ایالات متحده

برای درک اینکه چرا حفاظت از ولتاژ در آمریکای شمالی بسیار حیاتی است، باید معماری خاص سیستم توزیع برق ایالات متحده را بررسی کرد. اکثر سازه های مسکونی و تجاری سبک در ایالات متحده به صورت تک فاز تامین می شوند. سیستم اسپلیت فاز 120 ولت / 240 ولت ، مشتق شده از سیم پیچ ثانویه ترانسفورماتور برق با یک خنثی با ضربه مرکزی که در ورودی سرویس به زمین متصل شده است. این راه‌اندازی دو پایه داغ 120 ولتی (خط 1 و خط 2) را ارائه می‌کند که 180 درجه با یکدیگر خارج از فاز هستند، در کنار یک هادی خنثی مشترک.

خطر خنثی شناور

شدیدترین شرایط اضافه ولتاژ مزمن در یک سیستم فاز تقسیم ایالات متحده زمانی رخ می دهد که هادی خنثی مشترک تخریب، شل یا به طور کامل قطع شود - پدیده ای که در مهندسی برق به عنوان یک خنثی شناور . هنگامی که اتصال خنثی از کار می افتد، نقطه مرجع برای دو پایه 120 ولت از بین می رود. ولتاژ هر پایه دیگر به 120 ولت نسبت به زمین گیره نمی شود. در عوض، ولتاژ بین دو خط بر اساس نسبت بارهای متصل تقسیم می شود.

به عنوان مثال، اگر خط 1 دارای یک دستگاه با امپدانس کم (مانند مایکروویو یا بخاری فضایی) باشد و خط 2 دارای یک بار امپدانس بالا متصل باشد (مانند تلویزیون یا کنترل کننده روشنایی LED)، ولتاژ در خط 2 می تواند فوراً افزایش یابد. 180 ولت AC یا بالاتر ، در حالی که خط 1 جمع می شود 60 ولت AC . این حالت نامتعادل بلافاصله بردهای کنترل را در خط 2 سرخ کرده و باعث از کار افتادن موتور در خط 1 می شود. یک محافظ برق استاندارد در طول این رویداد کاملاً غیرفعال می ماند زیرا ولتاژ از آستانه گیره (که معمولاً 330 ولت یا بالاتر نسبت به زمین است) فراتر نمی رود. فقط یک محافظ اختصاصی ولتاژ، که به طور مداوم ولتاژ RMS (ریشه میانگین مربع) را ارزیابی می‌کند، می‌تواند این تغییر را تشخیص داده و بارها را قبل از وقوع آسیب جدا کند.

علاوه بر این، عملیات محلی محلی اغلب تغییرات گذرا در تعادل شبکه ایجاد می کند. مناطق صنعتی که خطوط توزیع مشترک با مناطق مسکونی دارند، مدارهای خانگی را در معرض ضربه های القایی در هنگام روشن یا خاموش شدن ماشین آلات سنگین قرار می دهند. این نوسانات می‌توانند تورم‌های موضعی را ایجاد کنند که در حدود 140 ولت AC برای چند ثانیه معلق می‌مانند - به اندازه‌ای طولانی برای شکستن موانع عایق اولیه در لوازم خانگی اما به اندازه کافی کوتاه برای فرار از قطع کننده‌های ایمنی استاندارد.

مکانیسم های آسیب بیش از حد ولتاژ در مقابل ولتاژ پایین

ناهنجاری های ولتاژ پایدار بسته به اینکه خط خیلی زیاد یا خیلی کم کار می کند، به دو روش کاملاً متفاوت به وسایل مدرن حمله می کند. درک این مکانیسم‌های آسیب فیزیکی نشان می‌دهد که چرا حفاظت اولیه از نوسانات برای ایمنی کامل سیستم کافی نیست.

کاهش بیش از حد ولتاژ

اضافه ولتاژ پایدار (ولتاژهای بیش از 132 ولت AC در یک خط اسمی 120 ولت) جریان بیش از حد را از طریق مدارهای خازنی و مقاومتی وارد می کند و تولید گرما را طبق قانون اول ژول تسریع می کند. این اضافه بار حرارتی لایه های عایق دی الکتریک میکروسکوپی را در نیمه هادی ها شکسته و منجر به اتصال کوتاه موضعی در واحدهای کنترل ریزپردازنده می شود. علاوه بر این، وریستورهای یکپارچه (MOVs) در محافظ‌های اصلی برق می‌توانند بیش از حد گرم شوند و در صورت قرار گرفتن در معرض ولتاژ بیش از حد طولانی مدت، به طرز فاجعه‌باری از کار بیفتند و گاهی اوقات خطر آتش‌سوزی موضعی را ایجاد می‌کنند.

کمبود ولتاژ و آسیب موتور

کمبود ولتاژ یا "برون اوت" (که ولتاژ کمتر از 104 ولت متناوب می شود)، به ویژه برای بارهای القایی، از جمله کمپرسورهای هرمتیک موجود در تهویه مطبوع، یخچال ها و پمپ های حرارتی مخرب است. موتورهای القایی برای تولید گشتاور مغناطیسی مورد نیاز برای چرخش به یک ولتاژ پایدار متکی هستند. وقتی ولتاژ کار کاهش می یابد، لغزش موتور افزایش می یابد و باید بکشد به طور قابل توجهی جریان بیشتری دارد برای برآوردن تقاضای بار مکانیکی این افزایش جریان باعث ایجاد تنش حرارتی شدید در سیم‌پیچ‌های موتور می‌شود و عایق مینای محافظ نازک را ذوب می‌کند.

اگر ولتاژ خیلی کم شود، موتور نمی تواند بر نیازهای گشتاور راه اندازی خود غلبه کند و وارد یک حالت روتور قفل شده . در طول یک رویداد روتور قفل شده، کشش جریان به حداکثر مقدار خود می رسد، به سرعت اضافه بارهای حرارتی را از بین می برد یا اگر آن کلیدهای حرارتی فعال نشدند، موتور کمپرسور برای همیشه می سوزد.

در الکترونیک دیجیتال، ولتاژ پایین می‌تواند باعث وارد شدن مدارهای منطقی به حالت‌های نامشخص شود که منجر به خرابی داده‌ها، خطاهای نوشتن حافظه و از کار افتادن تصادفی سیستم می‌شود. منابع تغذیه حالت سوئیچ شده (SMPS) سعی می کند ولتاژ ورودی پایین را با کشیدن جریان بیشتر برای حفظ وات خروجی مورد نیاز جبران کند، فشار زیادی بر ترانزیستورهای سوئیچینگ اولیه وارد کرده و باعث می شود آنها در دماهای بسیار بالا کار کنند.

پارامترهای فنی کلیدی محافظ های ولتاژ استاندارد ایالات متحده

هنگام ارزیابی یک محافظ ولتاژ استاندارد ایالات متحده برای یکپارچه سازی مسکونی یا تجاری، چندین مشخصات مهندسی متمایز عملکرد و قابلیت اطمینان میدانی آن را دیکته می کنند. مقادیر استاندارد برای همسویی با ANSI C84.1 تنظیم شده‌اند که رتبه‌بندی ولتاژ ترجیحی را برای سیستم‌های قدرت جریان متناوب در ایالات متحده ایجاد می‌کند.

ادغام یک تایمر هوشمند قابل تنظیم مسلماً مهمترین ویژگی حفاظتی این سیستم ها است. هنگامی که یک ناهنجاری شبکه رخ می دهد، خط برق اغلب با افت سریع و متوالی کوتاهی مواجه می شود زیرا بازگیرنده های خودکار در خطوط توزیع برق تلاش می کنند تا خطاهای گذرا را پاک کنند. بدون تایمر تاخیر، یک دستگاه استاندارد در معرض چرخه های برق آتش سوزی سریع قرار می گیرد.

برای دستگاه های مبتنی بر کمپرسور، این بسیار خطرناک است. اگر کمپرسور یخچال خاموش باشد، گاز مبرد در سمت تخلیه پمپ با فشار بالا باقی می ماند. اگر برق بلافاصله در عرض چند ثانیه دوباره روشن شود، موتور فاقد گشتاور راه‌اندازی برای چرخش در برابر فشار بالای سر است و باعث می‌شود تا زمانی که سوئیچ اضافه بار حرارتی داخلی آن خاموش شود، جریان روتور قفل شده را بکشد. الف چرخه تاخیر حداقل 3 دقیقه اطمینان حاصل می کند که فشار مبرد به طور کامل قبل از راه اندازی مجدد کمپرسور یکسان شده است و به طور قابل توجهی طول عمر عملیاتی آن را افزایش می دهد.

محافظ های ولتاژ پیشرفته از یک میکروکنترلر دیجیتالی استفاده می کنند که صدها بار در ثانیه از شکل موج AC ورودی برای محاسبه ولتاژ True RMS نمونه برداری می کند. این از خاموش شدن کاذب ناشی از اعوجاج هارمونیک کوتاه مدت یا جریان های هجومی راه اندازی موتور جلوگیری می کند. میکروکنترلر می تواند بین یک افت بی ضرر و زیر سیکل و یک خاموشی واقعی و پایدار در ولتاژ متمایز کند، و در عین حال محافظت بی نقص سیستم را تضمین می کند.

تحلیل مهندسی تطبیقی انواع حفاظت نیرو

اغلب در بازار در مورد تفاوت‌های بین دستگاه‌های استاندارد محافظ برق (SPD)، محافظ‌های ولتاژ خودکار (AVP) و منابع تغذیه بدون وقفه (UPS) سردرگمی وجود دارد. هر فناوری یک ناهنجاری شبکه اساساً متفاوت را هدف قرار می دهد.

دستگاه‌های محافظ برق (SPD)

SPD ها برای کنترل ولتاژ نانوثانیه به میکروثانیه ناشی از رعد و برق یا رویدادهای سوئیچینگ القایی طراحی شده اند. آنها از واریستورهای اکسید فلز (MOVs) برای انتقال انرژی ولتاژ بالا به طور مستقیم به مسیر زمین استفاده می کنند. با این حال، SPD ها نمی توانند ولتاژ را تنظیم کنند. اگر ولتاژ خط شبکه به 145 ولت AC افزایش یابد و برای چند دقیقه یا چند ساعت در آنجا باقی بماند، SPD یا اجازه می‌دهد که ولتاژ مخرب مستقیماً به بار منتقل شود یا بیش از حد گرم شود و در تلاش برای مهار یک تورم برق پایدار از بین برود.

محافظ های ولتاژ خودکار (AVP)

AVP ها رله های مانیتورینگ فعال هستند. آنها تلاشی برای سرکوب یا جذب ولتاژ اضافی پایدار نمی کنند. در عوض، آنها به عنوان سوئیچ های الکترونیکی با سرعت بالا عمل می کنند. لحظه ای که ولتاژ خارج از محدودیت های عملیاتی ایمن است، رله داخلی حالت جامد یا مغناطیسی مدار را به صورت فیزیکی باز می کند و بار را ایزوله می کند. آنها نیازی به مواد مصرفی ندارند و به مرور زمان در هنگام قطع اتصالات ولتاژ بالا تخریب نمی شوند.

منابع تغذیه بدون وقفه (UPS)

یک یو پی اس با استفاده از باتری های سرب-اسید یا لیتیوم داخلی، توان پشتیبان فعال را فراهم می کند. سیستم‌های UPS آنلاین دوتبدیلی با اصلاح مداوم AC ورودی به DC و سپس معکوس کردن آن به یک موج سینوسی تمیز و ایزوله، بالاترین سطح حفاظت را ارائه می‌دهند. در حالی که بسیار موثر هستند، گران، بزرگ هستند، نیاز به تعویض منظم باتری دارند و برای کاربردهای لوازم بزرگ مانند سیستم های HVAC، تبرید تجاری و ماشین آلات موتوری سنگین مقرون به صرفه هستند.

ارزیابی انواع سیستم: مقایسه دستگاه

برای کمک به مهندسان و مدیران تأسیسات در انتخاب استراتژی حفاظتی مناسب، جدول زیر نحوه برخورد هر فناوری با رویدادهای شبکه رایج را مقایسه می‌کند.

همانطور که جدول 2 جزئیات را نشان می دهد، یک طرح حفاظت متعادل اغلب شامل SPD و AVP می شود. در یک طراحی الکتریکی مدرن، SPD در پانل اصلی نصب می‌شود تا نوسان‌های پرانرژی شدید ناشی از رعد و برق را جذب کند، در حالی که AVP‌های پایین‌دستی در دستگاه‌های منفرد برای محافظت از آن‌ها در برابر سوختگی، خنثی‌های شناور و نوسانات بازیابی ابزار مستقر می‌شوند. این پیکربندی لایه ای به عنوان "استراتژی حفاظت از نوسانات و ولتاژ هماهنگ" نامیده می شود که هم طول عمر تجهیزات و هم ایمنی عملیاتی را بهینه می کند.

استراتژی های نصب بهینه: نقطه استفاده در مقابل کل خانه

اجرای حفاظت ولتاژ موثر شامل یک رویکرد استراتژیک و چند لایه است. بسته به بودجه، اشغال ساختمان و تراکم تجهیزات حیاتی، سیستم ها یا در ورودی اصلی سرویس برق و یا مستقیماً در لوازم با ارزش منفرد مستقر می شوند.

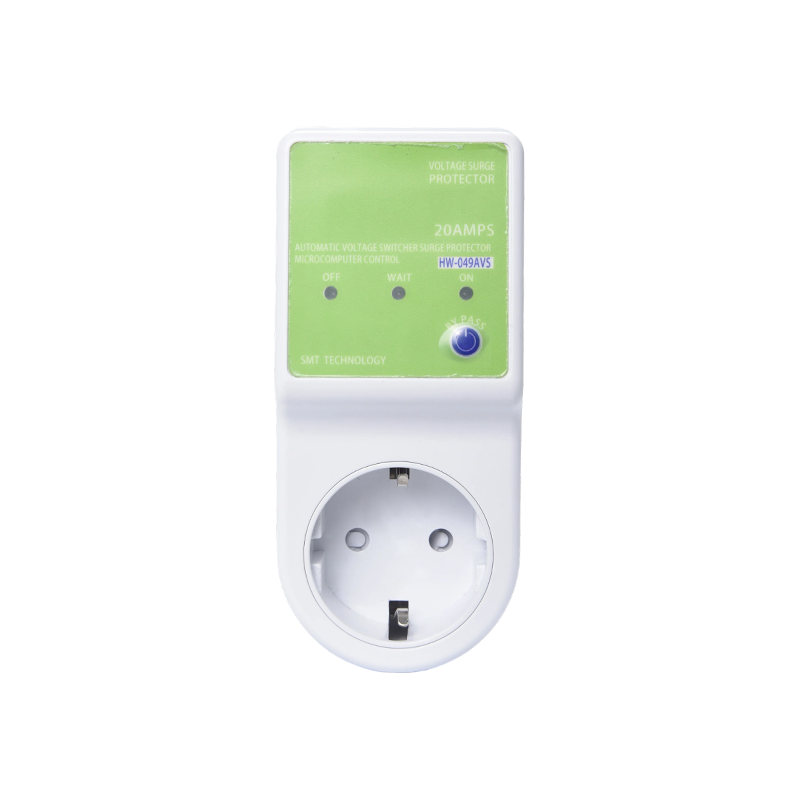

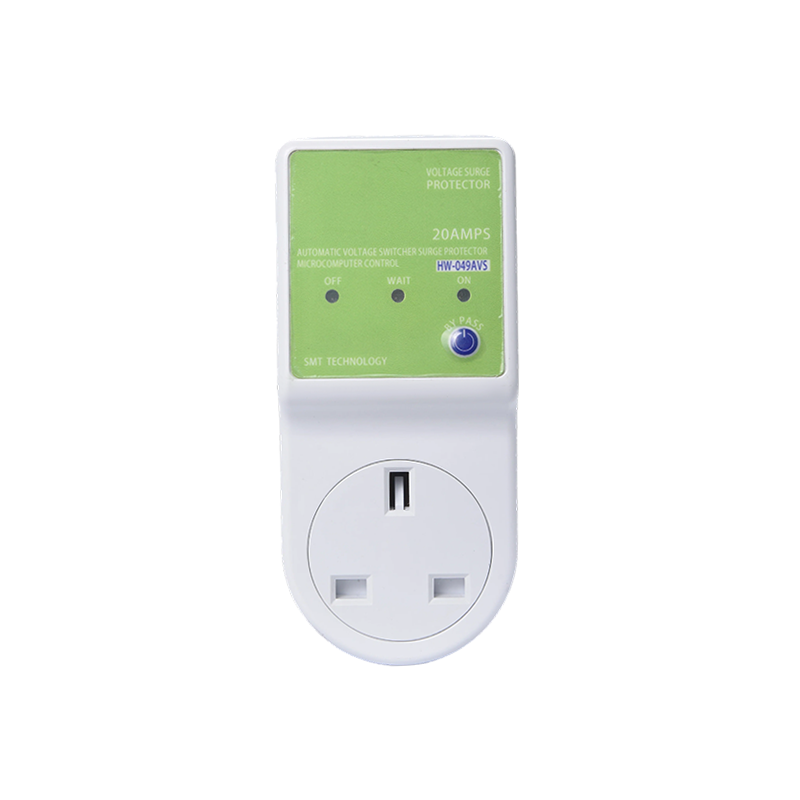

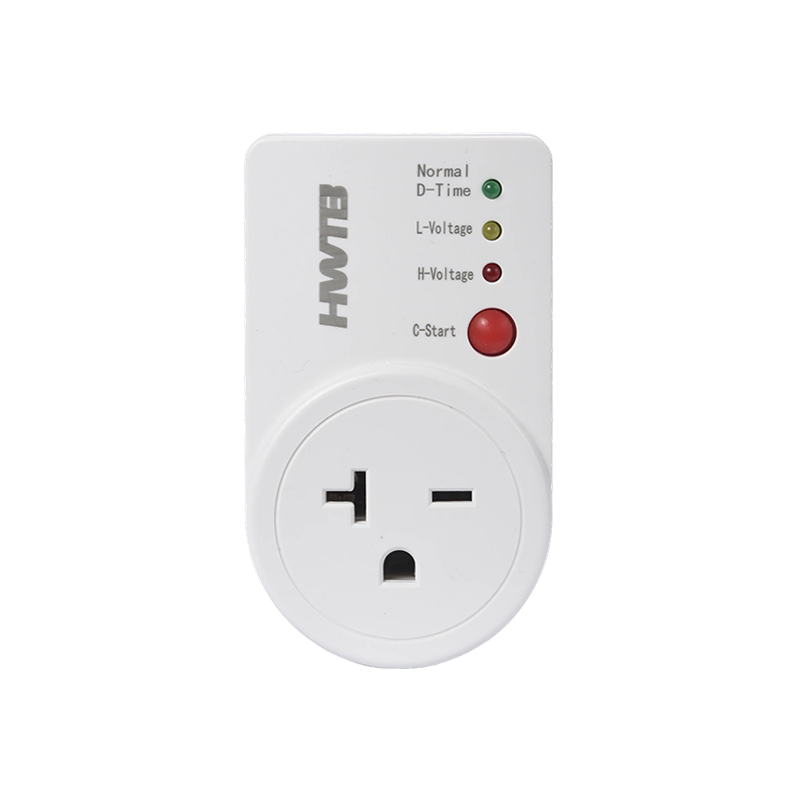

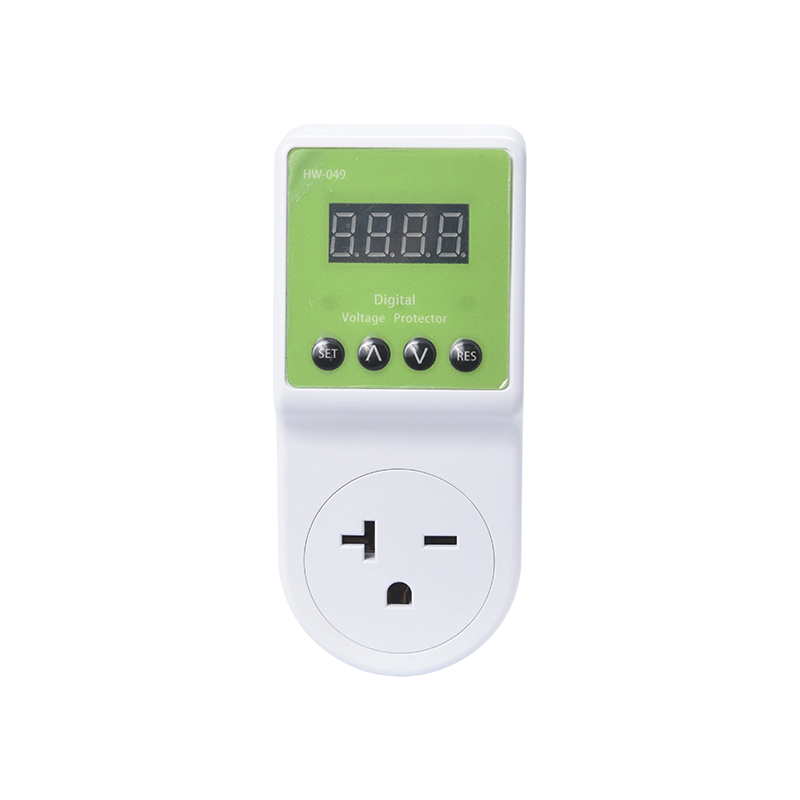

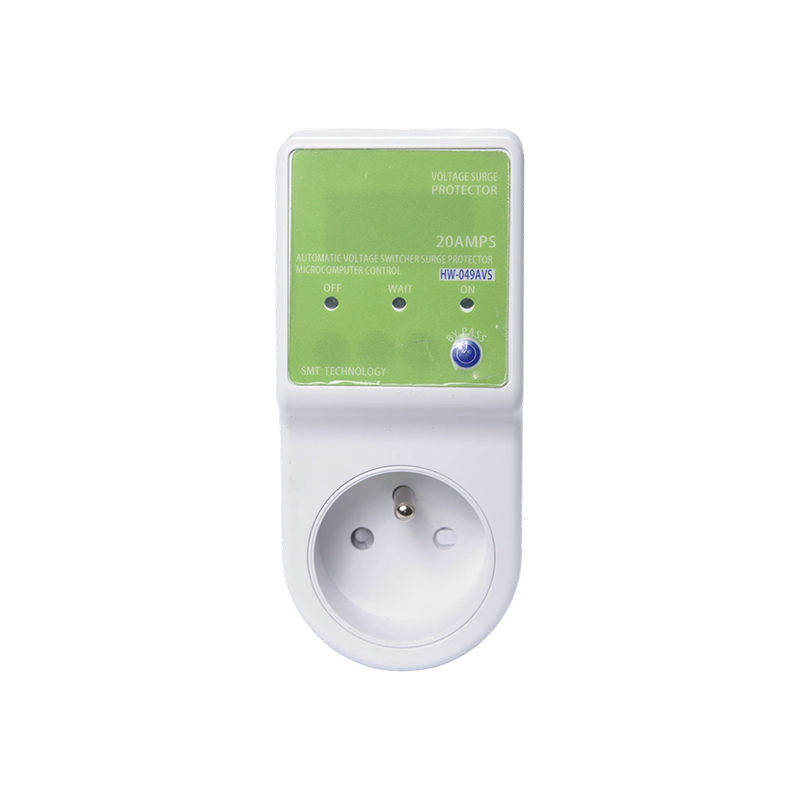

محافظ های ولتاژ دوشاخه نقطه استفاده

برای لوازم مصرفی فردی با ارزش بالا - مانند یخچال‌های هوشمند، ماشین‌های لباسشویی و اجاق‌های مایکروویو، محافظ‌های نقطه‌ی استفاده راه‌حلی بسیار مؤثر و قابل استفاده ارائه می‌کنند. این واحدهای فشرده مستقیماً به یک پریز استاندارد NEMA 5-15R یا 5-20R متصل می شوند. سپس دستگاه مستقیماً به مخزن خروجی محافظ متصل می شود. این دستگاه‌ها اغلب دارای زمان‌های تاخیر قابل برنامه‌ریزی توسط کاربر و نمایشگرهای دیجیتال واضح هستند که ولتاژ و جریان را در زمان واقعی نشان می‌دهند و به کاربران اجازه می‌دهند سلامت خط را در یک نگاه بررسی کنند.

رله های مانیتورینگ ولتاژ کل خانه پانل مانت

برای ایمن سازی کل یک مرکز یا محل سکونت، یک رله مانیتورینگ ولتاژ چند فازی با پایه پانل، مستقیماً در مجاورت تابلوی برق اصلی نصب می شود. این دستگاه‌های صنعتی ولتاژهای خط ورودی را کنترل می‌کنند و یک کنتاکتور مغناطیسی پرقدرت و سنگین را کنترل می‌کنند.

هنگامی که ولتاژ برق ورودی به خارج از پارامترهای اسمی تغییر می کند، رله مانیتورینگ سیم پیچ کنتاکتور را خاموش می کند و بلافاصله کل تابلوی برق را از شبکه برق قطع می کند. این پیکربندی برای مکان‌هایی که مستعد فعالیت‌های طوفانی مکرر، خاموشی‌های ناگهانی یا زیرساخت‌های شبکه بسیار متغیر هستند، به شدت توصیه می‌شود. وسایل حفاظتی کل خانه باید توسط یک برقکار دارای مجوز نصب شوند، زیرا آنها مستقیماً با خطوط تغذیه اصلی سرویس قبل از قطع کننده های مدار انشعاب در ارتباط هستند.

انطباق و استانداردهای ایمنی کد ملی برق (NEC).

هر سخت افزار حفاظت از ولتاژ ادغام شده در سیم کشی دائمی ساختمان ایالات متحده باید با قوانین ساختمانی محلی و ملی مطابقت داشته باشد. کد ملی برق (NEC) به طور پیوسته دستورات تجهیزات کیفیت توان را افزایش داده است تا ایمنی را بهبود بخشد و سیستم های ساختمان را از خرابی های الکتریکی محافظت کند.

1. NEC ماده 242 (حفاظت از اضافه ولتاژ): بر نصب صحیح سیستم های حفاظت از نوسانات و مانیتورینگ ولتاژ نظارت می کند. بر اساس تکرارهای اخیر NEC، حفاظت از نوسانات کل خانه برای خدمات جدید مسکونی و ارتقاء خدمات اجباری است. ترکیب یک سیستم نظارت بر ولتاژ بیش از حد و کمتر در کنار حفاظت از نوسانات مورد نیاز، حفاظت جامع سیستم را تضمین می کند.
2. استاندارد 1449 Underwriters Laboratories (UL): این گواهی برای هر تجهیزاتی که سرکوب ولتاژ گذرا را ارائه می دهد ضروری است. اطمینان حاصل کنید که هر وسیله ای که به عنوان محافظ ولتاژ تعیین می شود دارای فهرست UL 1449 باشد تا تضمین کند که اجزای داخلی سرکوب کننده ولتاژ می توانند با خیال راحت در برابر نوسانات شدید و گذرا ولتاژ مقاومت کنند.
3. UL 508 (تجهیزات کنترل صنعتی): رله‌های قطع ولتاژ خودکار نصب شده روی تابلو باید استانداردهای UL 508 را رعایت کنند و تأیید می‌کنند که کنتاکت‌های سوئیچینگ داخلی می‌توانند با خیال راحت بارهای القایی و مقاومتی با آمپر بالا را بدون حفره‌های تماسی یا جوشکاری زودرس تحمل کنند.

انتخاب تجهیزاتی که توسط آزمایشگاه‌های آزمایش مستقل تأیید شده باشد، تضمین می‌کند که اجزای الکتریکی داخل محافظ با استفاده از ترموپلاستیک‌های مقاوم در برابر شعله ساخته شده‌اند و برای زنده ماندن از جریان خطای احتمالی سیستم الکتریکی رتبه‌بندی می‌شوند. در تأسیسات تجاری، استفاده از محافظ‌های غیرمجاز می‌تواند خط‌مشی‌های بیمه را نقض کند و منجر به مسائل مربوط به انطباق اداره ایمنی و بهداشت شغلی (OSHA) در طول ممیزی‌های معمول ایمنی الکتریکی شود.
